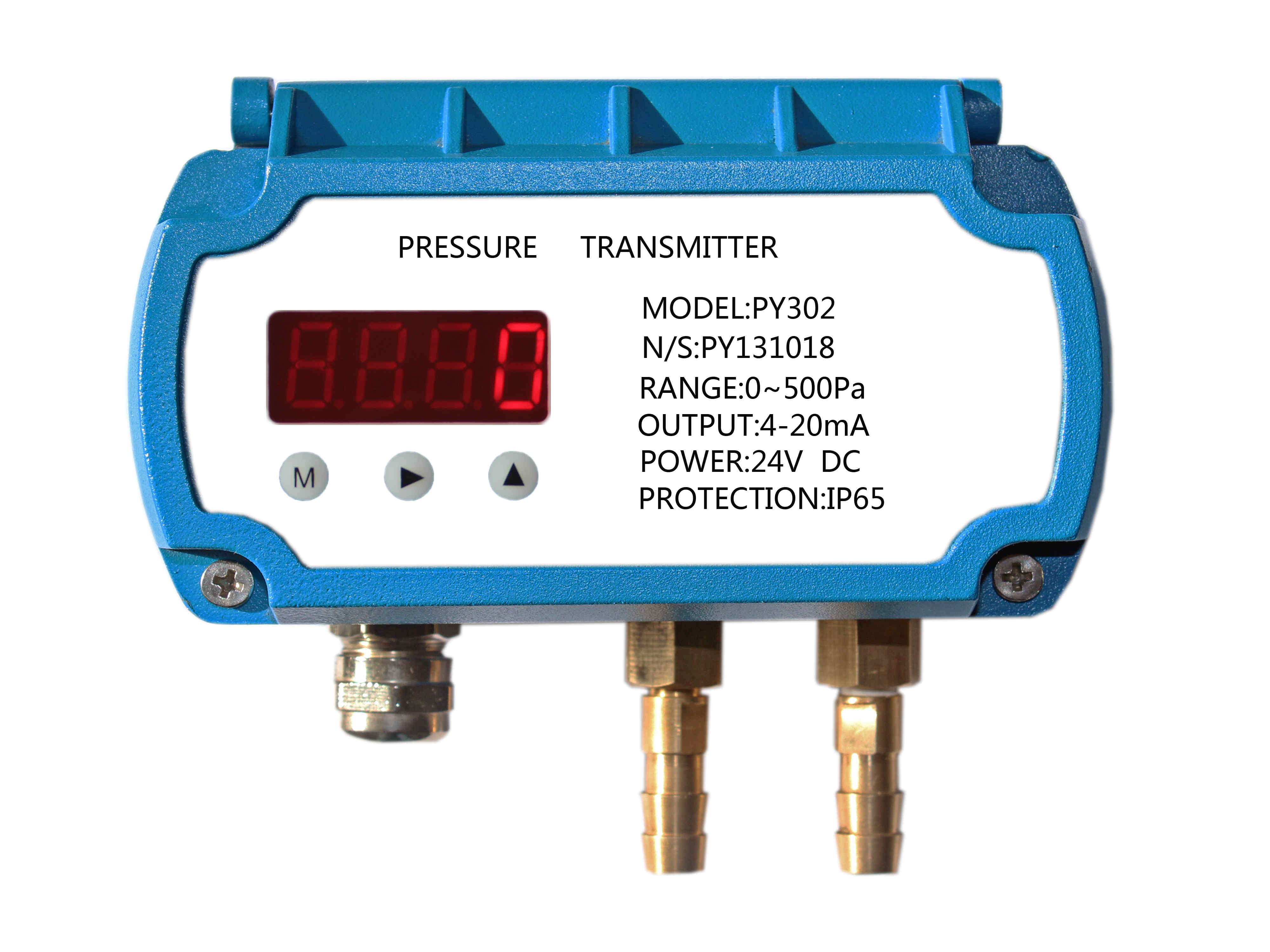

PY302 風壓傳感器具有高穩定性、高精度和安裝使用方便等特點，可以迅速測量出空氣或非腐蝕性氣體的壓力和差壓，最小量程100Pa。兩線制4~20mA輸出，抗干擾性能好。主要用于暖通空調、潔凈室、鍋爐負壓、暖通空調、風速測量、漏泄檢測、潔凈室、電廠風壓、除塵器、風門控制的空氣微差壓測量。

主要應用

■ 除塵器  鍋爐負壓  風速測量   漏泄檢測

■ 潔凈室  暖通空調  電廠風壓   風門控制

主要特點

■ 可測潮濕、渾濁的空氣

■ 可用于差壓、壓力、負壓、正負壓的測量

■ 長期穩定性好

■ 濾波系數可調，受動壓影響小

■ 抗干擾性能好

■ 全鋁金屬殼體

■ 露天安裝，IP65防護等級

■ 四位LED顯示可選

技術參數

測量介質

非腐蝕性干燥氣體

測量范圍

測量方式和量程取決于傳感器的適用性,量程遷移時不要超過傳感器的測量上下限。

    差壓: DP最小:0~60Pa        最大:0~200KPa

    絕壓: AP最小:0~5KPa        最大:0~200KPa

輸出

4~20mA

線性

0.1%，0.2%，0.5%，具體指標取決于產品的量程

重復性：0.05%

遲滯：0.05%

響應時間

0.1~1.6秒(取決于量程和量程比)附加的可調節時間常數:0~32秒

長期穩定性

0.1%F.S/年，根據不同量程穩定性指標會有區別

溫度系數

±0.02%F.S/℃(在-40~85℃內,零點和量程合計)

供電電壓

12~45VDC

顯示

4位LED數字顯示

環境溫度

-20℃～70℃

相對濕度

≤85% RH （避免強腐蝕氣體）

引壓接口

?8倒刺接口 或M8x1內螺紋

材質

<傳感器接頭>：黃銅、鋁合金

<外殼>：ABS工程塑料

外殼防護

IP65

電氣連接

防水接頭

PY302風壓傳感器產品選型

1    產品型號

    PY 302風壓傳感器

2   測量方式選擇

    DP 差壓   GP 表壓  AP 絕壓

3 測量范圍及傳感器選擇

    量程選擇表

4  精度等級

A1  0.1%     A2  0.2%       A5  0.5%

5計量和顯示單位選擇

1、Psi   2、Pa/kPa/MPa   3、mbar/bar   4、mmHg   5、torr   6、atm   7、%

8、mm/cm/m   9、in.H2O/ft.H2O   10、in.Hg   11、g或kg/cm2   12、mA  13、mmH2O

6過程連接

N4  ?8倒刺接口

G4  M8x1內置螺紋

7附件

S1  英文使用說明書

S2  中文使用說明書

W1 變送器為線性輸出,按傳感器量程上限調校,標準阻尼和報警信號

W2 按用戶指定量程調校和組態

舉例 ：PY302-DP4EA12N4W1S2

[DP]：差壓

[4E]：±1

[A1]： 0.1%

[2]：kPa

[N4]：?8倒刺接口

[W1]：變送器為線性輸出,按傳感器量程上限調校,標準阻尼和報警信號

[S2]：中文使用說明書

壓力變送器選型表

備注：

G=表壓;D=差壓;保證準確度的溫度范圍:①、②(0~50)℃;③與玻璃、陶瓷、硅、室溫硫化硅橡膠、

鎳、金、鋁等材料相兼容的非腐蝕性氣體
